La camioneta Ford F150 año 2024 tiene dos cajas de fusibles y relés.

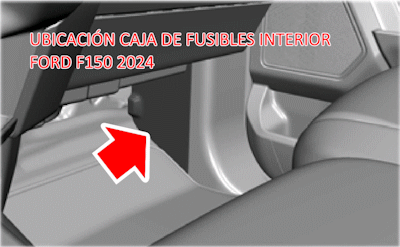

La primera caja de fusibles y relés se encuentra dentro de la cabina de pasajeros, junto al pie derecho del pasajero delantero tal como se muestra en la imagen de más abajo.
La segunda caja de fusibles y relés de la camioneta Ford F150 año 2024 se encuentra junto al motor bajo el capó, tal como se ilustra en la imagen de más abajo.
Cada caja de fusibles y relés de la Ford F150 tiene una tapa con la ubicación de los fusibles, su nombre y el valor de corriente del fusible en cada caso.
Para el cambio de los fusibles de cada caja existe una pinza plástica que debe ser usada para evitar cortocircuitos y facilitar la manipulación de los fusibles.
Al momento de cambiar un fusible debe ser reemplazado por uno del mismo valor de corriente, de esta manera se protegen los circuitos de manera correcta y se reduce la posibilidad de un incendio.
Si por alguna razón no se dispone de un fusible de recambio en el momento entonces se puede usar un fusible de igual valor de corriente de otro circuito de menor importancia para el funcionamiento de la camioneta.

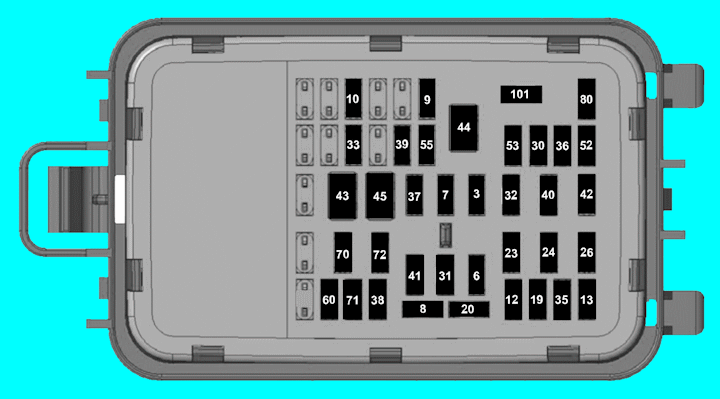

A continuación aparecen los fusibles de la caja interna de la camioneta Ford F150 año 2024: Número de ubicación, Nombre en Inglés del fusible, Corriente del fusible y su Nombre en español.
3.- Wireless Charger, 7.5A: Fusible del cargador inalámbrico 7.5 Amperios
6.- Driver power window switch, 10A: Fusible del interruptor del controlador de ventana eléctrica, 10 Amperios
7.- Gear shift module, 10A: Fusible del módulo de cambio de marchas, 10 Amperios
8.- Cell phone passport module, 10A: Fusible del módulo del teléfono celular, 10 Amperios
9.- Overhead console combined sensing module, 5A: Fusible del módulo sensor de la consola superior, 5 Amperios
10.- Multi-contour seat module, 25A: Fusible del módulo de asiento multicontorno, 25 Amperios
12.- Climate control, 5A: Fusible del control de clima, 5 Amperios
13.- Steering column control module, 7.5A: Fusible del módulo de control de dirección, 7.5 Amperios
19.- Head up display, 5A: Fusible del Display superior, 5 Amperios
20.- Ignition switch, 5A: Fusible del switch de ignición, 5 Amperios
23.- Driver door control module, 30A: Fusible del módulo de control de la puerta del conductor, 30 Amperios
24.- Moonroof, 30A: Fusible del techo corredizo, 30 Amperios
26. - Passenger door control module, 30A: Fusible del módulo de control del pasajero, 30 Amperios
30.- USB charging port 1, 10A: Fusible del cargador USB del puerto No. 1, 10 Amperios
31.- Terrain management switch, 10A: Fusible del Switch de Selección de terreno, 10 Amperios
32.- Audio control module, 20A: Fusible del módulo de control de audio, 20 Amperios
33.- Instrument cluster display, 5A: Fusible de pantalla de instrumentos, 5 Amperios
35.- Electronic toll collection, 5A: Fusible del cobro electrónico de peaje, 5 Amperios
36.- Interior temperature sensor, 5A: Fusible del sensor de temperatura interior, 5 Amperios
37.- Adjustable pedals, 15A: Fusible de pedales ajustables, 15 Amperios
38.- Exterior mirrors, 5A: Fusible de espejos exteriores, 5 Amperios
39.- Driver monitor, 5A: Fusible del monitor de conductor, 5 Amperios
40.- Amplifier, 40A: Fusible del amplificador, 40 Amperios
41.- Navigation, 10A: Fusible del navegador, 10 Amperios
42.- Voice control module, 10A: Fusible del módulo de control de voz, 10 Amperios
43.- Tailgate, 30A: Fusible del portón posterior, 30 Amperios
44.- Driver seat, 40A: Fusible del asiento del conductor, 40 Amperios
45.- Passenger seat, 30A: Fusible del asiento del pasajero, 30 Amperios
52.- Tailgate brake lamp, 5A: Fusible de luz de portón posterior, 5 Amperios
53.- Climate controlled rear seats, 5A: Fusible de asientos posteriores climatizados
55.- Electrochromatic rear view mirror, 5A: Fusible del espejo retrovisor electrocromático
60.- Rear sliding window. Moonroof. Driver power window, 10A: Fusible de ventana posterior deslizante, techo corredizo y ventana eléctrica, 10 Amperios
61.- Rear power window switch, 30A: Fusible de interruptor de ventana posterior, 30 Amperios
70.- Adaptive driver assistance systems, 20A: Fusible de sistemas asistencia adaptativos al conductor, 20 Amperios
71.- High mounted camera, 5A: Fusible de cámara superior, 5 Amperios
72.- Towing trailer connector, 15A: Fusible del conector de remolque, 15 Amperios
80.- Steering column control. Heated steering wheel, 15A: Fusible de control de columna de dirección y volante de dirección calefactable, 15 Amperios
101.- USB charge port 3, 10A: Fusible de cargador USB puerto 3, 10 Amperios
1.- Body control module - battery power in feed 1, 30A: Fusible de módulo de control de carrocería y batería puerto 1, 30 Amperios
2.- Body control module - battery power in feed 2, 30A: Fusible de módulo de control de carrocería y batería puerto 2, 30 Amperios
3.- Body control module - battery power in feed 3, 30A: Fusible de módulo de control de carrocería y batería puerto 3, 30 Amperios
4.- Electric brake booster, 50A: Fusible del reforzador de freno eléctrico, 50 Amperios
5.- Customer interface module 1, 50A: Fusible del módulo 1 de interfaz personalizado 1, 50 Amperios
6.- Climate control module, 40A: Fusible del módulo de control de clima, 40 Amperios
7.- Electric brake booster, 50A: Fusible del reforzador de freno eléctrico, 50 Amperios
8.- Trailer tow 1, 30A: Fusible del remolque, 30 Amperios
9.- Customer interface module 2, 50A: Fusible del módulo 2 de interfaz personalizado, 50 Amperios
10.- Trailer tow braking, 30A: Fusible de freno del remolque, 30 Amperios
13.- All wheel drive module, 40A: Fusible del módulo de doble tracción, 40 Amperios
14.- Hybrid powertrain control module,Powertrain control module, 10A: Fusible del módulo de control del motor híbrido, 10 Amperios
15.- Powertrain control module, 25A: Fusible del módulo de control del motor, 26 Amperios
16.- Vehicle power 2, 20A: Fusible de alimentación auxiliar 12V, número 2, 20 Amperios
17.- Vehicle power 3, 10A: Fusible de alimentación auxiliar 12V, número 3, 10 Amperios
18.- Vehicle power 4, 20A: Fusible de alimentación auxiliar 12V, número 4, 20 Amperios
19.- Transmission, 20A: Fusible de la transmisión, 20 Amperios
22.- Right headlamp, 15A: Fusible de faro frontal derecho, 15 Amperios
23.- Left headlamp, 15A: Fusible de faro frontal izquierdo, 15 Amperios
24. - Starter, 30A: Fusible del motor de arranque, 30 Amperios
26.- Fuel pump, 30A: Fusible de la bomba de gasolina, 30 Amperios
27.- Power outlet 1, 20A: Fusible del tomacorriente 1, 20 Amperios
28.- Power outlet 2, 20A: Fusible del tomacorriente 2, 20 Amperios
29.- Power outlet 3, 20A: Fusible del tomacorriente 3, 20 Amperios
31.- Front wiper motor, 30A: Fusible del motor del limpiaparabrisas delantero, 30 Amperios
32.- Rain switch, 5A: Fusible de interruptor de lluvia, 5 Amperios
34.- Multi access tailgate switch, 15A: Fusible del interruptor del portón posterior, 15 Amperios
36.- Body control module - power feed 4, 30A: Fusible de alimentación del módulo de control de carrocería, número 4, 30 Amperios
42.- Trailer brake control module, 20A: Fusible del módulo de control de freno del remolque, 20 Amperios
43.- Interior power distribution box - run/start power, 30A: Fusible de alimentación del encendido y distribución interna, 30 Amperios
46.- Rear seat climate control, 20A: Fusible de control del asiento posterior calefactable, 20 Amperios
47.- Spotlight, 15A: Fusible de luz de área puntual, 15 Amperios
49.- Electric brake booster, 5A: Fusible del reforzador del freno eléctrico, 5 Amperios
50.- Powertrain control module, 5A: Fusible de PCM ó computadora, 5 Amperios
53.- Air quality/Oxides of nitrogen sensor, 10A: Fusible del sensor de nitrógeno/calidad de aire, 10 Amperios
54.- Rear heated windshield, 40A: Fusible de calefacción del parabrisas posterior, 40 Amperios
59.- Horn,25A: Claxon o pito, 25 Amperios
60.- Trailer tow park lamps, 30A: Luz de estacionamiento del remolque
62.- Blower motor, 40A: Fusible del ventilador del radiador, 40 Amperios
63. - Trailer tow connector, 10A: Fusible del remolque
66.- Rear sliding window, 25A: Fusible de ventana deslizante posterior, 25 Amperios
69.- Power steering module, 5A: Fusible del módulo de dirección asistida, 5 Amperios
70.- Diagnostic connector, 10A: Fusible del conector de diagnóstico, 10 Amperios
75.- Electric fan 1, 50A: Fusible del ventilador eléctrico 1, 50 Amperios
76.- Electric fan 2, 50A: Fusible del ventilador eléctrico 2, 50 Amperios
79.- Adaptive front light, 5A: Fusible de luz adaptativa frontal, 5 Amperios
82.- Hybrid powertrain control module, 5A: Fusible del módulo de control híbrido del motor, 5 Amperios
84.- Fuel injectors, 15A: Fusible de los inyectores de combustible, 15 Amperios
95.- Hybrid powertrain control module,1 5A: Fusible del módulo de control híbrido del motor, 15 Amperios
98.- Engine cooling valve, 10A: Fusible de la válvula de control de calefacción, 10 Amperios
146.- Traction battery control module, 10A: Fusible del módulo de control tracción, 10 Amperios
159.- DC/DC power, 10A: Fusible de alimentación DC/DC, 10 Amperios
168.- Traction battery control, 10A: Fusible del control de tracción, 10 Amperios
169.- Motor electric coolant pump, 10A: Fusible de bomba del motor eléctrico de refrigerante, 10 Amperios
170.- Auxiliary water pump, 10A: Fusible de bomba auxiliar de agua, 10 Amperios
172.- Fuel pump 2, 30A: Fusible de bomba de combustible número 2, 30 Amperios
173.- Upfitter 1, 15A: Fusible de interruptor auxiliar 1, 15 Amperios
174.- Upfitter 2, 15A: Fusible de interruptor auxiliar 2, 15 Amperios
175.- Upfitter 3, 10A: Fusible de interruptor auxiliar 3, 10 Amperios
176.- Upfitter 4, 10A: Fusible de interruptor auxiliar 4, 10 Amperios
177.- Upfitter 5, 5A: Fusible de interruptor auxiliar 5, 5 Amperios
178.- Upfitter 5, 5A: Fusible de interruptor auxiliar 6, 5 Amperios
179.- Charge air pump, 15A: Fusible del cargador de aire, 15 Amperios
181.- Intercooler fan, 40A: Fusible del ventilador del intercooler, 40 Amperios
R04, Electronic fan relay 1 : Relé del ventilador eléctrico 1
R06, Electronic fan relay 3 : Relé del ventilador eléctrico 3
R35, Not Used: SIN USO
R36, Not Used: SIN USO
