La camioneta Ford F150 de los años 2021, 2022 y 2023 tienen dos cajas de fusibles y relés.
La primera caja de fusibles y relés se encuentra dentro de la cabina de pasajeros, junto al pie derecho del pasajero delantero tal como se muestra en la imagen de más abajo.

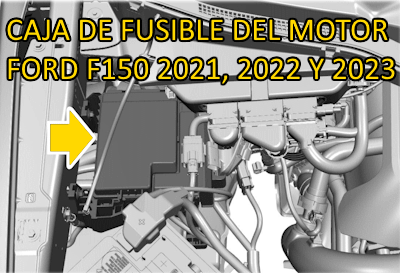

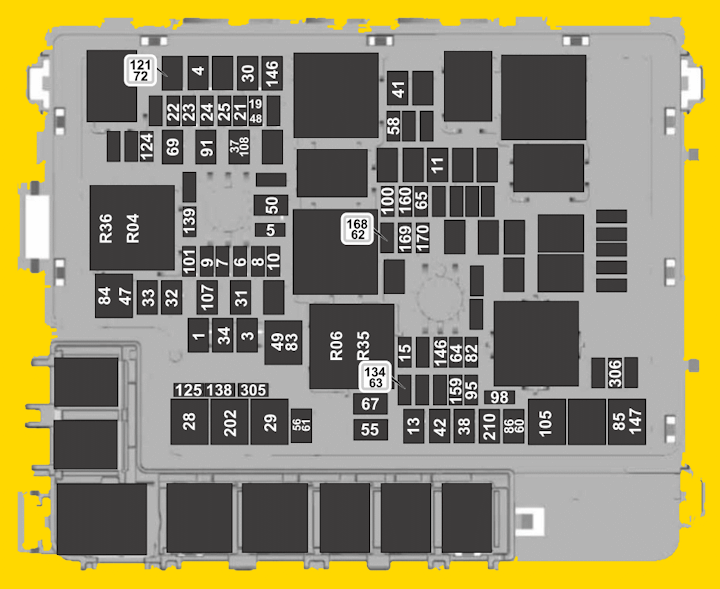

La segunda caja de fusibles y relés de la camioneta Ford F150 año 2021-2022-2023 se encuentra junto al motor bajo el capó, tal como se ilustra en la imagen de más abajo.
Cada caja de fusibles y relés de la Ford F150 tiene una tapa con la ubicación de los fusibles, su nombre y el valor de corriente del fusible en cada caso que son los mismo que aparecen en el manual.
Para el cambio de los fusibles de cada caja existe una pinza plástica que debe ser usada para evitar cortocircuitos y facilitar la manipulación de los fusibles.
Al momento de cambiar un fusible debe ser reemplazado por uno del mismo valor de corriente, de esta manera se protegen los circuitos de manera correcta y se reduce la posibilidad de un incendio.
Si por alguna razón no se dispone de un fusible de recambio en el momento entonces se puede usar un fusible de igual valor de corriente de otro circuito de menor importancia para el funcionamiento de la camioneta.

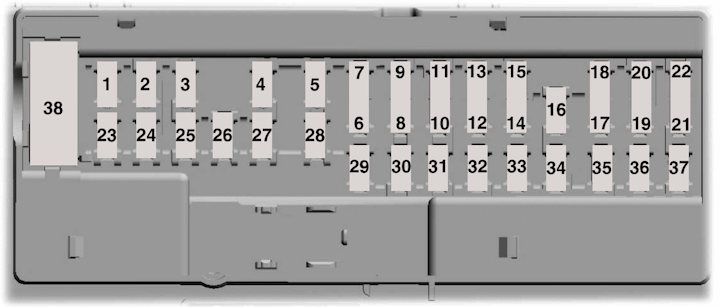

A continuación aparecen los fusibles de la caja interna de la camioneta Ford F150 años 2021, 2022 y 2023: Número de ubicación, Nombre en Inglés del fusible, Corriente del fusible en Amperios y su Nombre en español.
1.- NOT USED: SIN USO
2.- Delayed accessory feed, 10A: Fusible de alimentación de accesorios, 10 Amperios
3.- Wireless Charger, 7.5A: Fusible del cargador inalámbrico 7.5 Amperios
4.- NOT USED 20A: SIN USO, 20 Amperios
5.- NOT USED: SIN USO
6.- Driver power window switch, 10A: Fusible del interruptor del controlador de ventana eléctrica, 10 Amperios
7.- Gear shift module, 10A: Fusible del módulo de cambio de marchas, 10 Amperios
8.- Cell phone passport module, 10A: Fusible del módulo del teléfono celular, 10 Amperios
9.- Combined sensor module, 5A: Fusible del módulo sensor de la consola superior, 5 Amperios
10.- NOT USED: SIN USO
11.- NOT USED: SIN USO
12.- Enhanced central gateway. Climate control, 7.5A: Fusible del control de clima y acceso de control mejorado, 7.5 Amperios
13.- Instrument cluster. Steering column control module, 7.5A: Fusible del módulo de control de dirección y Panel de instrumentos, 7.5 Amperios
14.- Not used (spare), 15A: NO USADO (Repuesto), 15 Amperios
15.- Integrated control panel. SYNC, 15A: Fusible del panel de control integrado y Sistema SYNC, 15 Amperios
16.- NOT USED: SIN USO
17.- Headlamp control module, 7.5A, Fusible de módulo de control de faro frontal
18.- NOT USED: SIN USO
19.- Headlamp switch, 5A: Fusible del luz superior, 5 Amperios
20.- Passive start, Ignition switch, Key inhibit solenoid, 5A: Fusible del switch de ignición y arranque, solenoide de inhabilatación de solenoide, 5 Amperios
21.- Trailer brake switch, 5A: Fusible de interruptor de freno de remolque, 5 Amperios
22.- NOT USED: SIN USO
23.- Driver door control module, 30A: Fusible del módulo de control de la puerta del conductor, 30 Amperios
24.- Moonroof, 30A: Fusible del techo corredizo, 30 Amperios
25.- NOT USED: SIN USO
26. - Passenger door control module, 30A: Fusible del módulo de control del pasajero, 30 Amperios
27.- NOT USED: SIN USO
28.- Amplifier, 30A: Fusible del amplificador, 30 Amperios
29.- 12 inch display. Adjustable pedals, 15A: Fusible de display de 12 pulgadas y pedales ajustables, 15 Amperios
30.- NOT USED: SIN USO
31.- RF receiver. Driver monitor, Terrain management switch, 10A: Fusible de receptor de radio, monitor de conductor y Switch de Selección de terreno, 10 Amperios
32.- Audio control module, 20A: Fusible del módulo de control de audio, 20 Amperios
33.- NOT USED: SIN USO
34.- Run/start relay, 30A: Fusible del relé de arranque y marcha, 30 Amperios
35.- 400 watt inverter run/start,5A: Fusible de inversor de 400 vatios de marcha y arranque, 5 Amperios
36.- Auto-dimming interior mirror, Rear heat seat run/start, Adaptive front steering run/start, Heated wheel (vehicles without adaptive front steering), 15A: Fusible de espejo de luz autoajustable, asiento calefactable posterior, dirección adaptativa, volante calefcatable, 15 Amperios
37.- Advanced driver-assistance systems, 20A: Fusible de sistemas de asistencia al conductor, 15 Amperios
38.- Rear power windows, 30A: Fusible de espejos eléctricos posteriores, 30 Amperios
1.- Body control module - battery power in feed 1, 40A: Fusible de módulo de control de carrocería y batería puerto 1, 40 Amperios
3.- Body control module - battery power in feed 2, 40A: Fusible de módulo de control de carrocería y batería puerto 2, 40 Amperios
4.- Fuel pump, 30A: Fusible de la bomba de combustible, 30 Amperios
5.- Powertrain control module coil, 5A: Fusible de la bobina del módulo de control de PCM ó computadora, 5 Amperios
6.- Powertrain control module power (gas, hybrid), 25A: Fusible de alimentación de PCM: Módulo de control del motor híbrido y gasolina, 25 Amperios
7.- Powertrain control module power, 20A: Fusible de alimenatción del módulo PCM: Control electrónico del motor, 25 Amperios
8.- Powertrain control module power (hybrid), 20A: Fusible de alimentación PCM híbrida, 20 Amperios
Powertrain control module power (gas, Raptor, Tremor), 10A: Fusible de alimentación PCM Raptor, gasolina, Termor
9.- Powertrain control module power (gas, hybrid), 20A: Fusible de alimentación de PCM: Módulo de control del motor híbrido y gasolina, 20 Amperios
10.- NOT USED: SIN USO
11. - Starter motor, 30A: Fusible del motor de arranque, 30 Amperios
13.- Blower motor, 40A: Fusible del ventilador del radiador, 40 Amperios
15.- Horn,25A: Claxon o pito, 25 Amperios
19.- Snowplow switch (gas). Rear heated seats (gas, hybrid), 20A: Fusible del interruptor del quitanieves, 20 Amperios. Asientos posteriores calefactables. Versión gasolina, híbrida
21.- Headlamp run/start feed, 10A: Fusible de alimentación de lámpara frontal de marcha/arranque, 10 Amperios
22.- Electronic power assist steering, 10A: Fusible de dirección asistida electrónica, 10 Amperios
23.- Electric brake boost, 10A: Fusible del reforzador de freno eléctrico, 10 Amperios
24.- Powertrain control module (gas, hybrid), 10A: Fusible del módulo PCM. versión gasolina, híbrida. 10 Amperios
25.- Center high mounted stoplamp camera. Trailer camera. 2 kW inverter. 24 V alternator - run/start feed. Analog rear video camera, 10A: Fusible de cámara de lámpara de freno. Cámra de remolque. Inversor de 2 kilo vatios. Alternador de 24 voltios. Cámara analógica posterior de video. 10 Amperios.
28.- Electric brake boost, 50A: Fusible de refrozador de freno eléctrico, 50 Amperios
29.- Electric brake boost, 50A: Fusible de refrozador de freno eléctrico, 50 Amperios
30.- Driver power seat, 40A: Fusible de asiento eléctrico de conductor, 40 Amperios
31.- Passenger power seat, 30A: Fusible de asiento eléctrico de pasajero, 30 Amperios
32.- Auxiliary power point, 20A: Fusible de alimentación auxiliar, 20 Amperios
33.- Auxiliary power pointy. USB smart charger., 20A: Fusible de alimentación auxiliar y Cargador USB, 20 Amperios
34- Auxiliary power point, 20A: Fusible de alimentación auxiliar, 20 Amperios
37.- Tailgate module, 30A: Fusible de portón posterior, 30 Amperios
38.- Climate controlled seat module. Power running boards, 40A: Fusible del módulo de asiento con control de temperatura
41.- Power sliding back window, 25A: Fusible de la ventana deslizante posterior, 25 Amperios
42.- Trailer brake control module, 30A: Fusible del módulo de control de freno del remolque, 30 Amperios
47.- Cooling fan (gas, hybrid, Raptor, Tremor), 50A: Fusible del radiador de enfriamiento de motor (Versiones Gasolina, Raptor, Tremor), 50 Amperios
48.- Rear heated seats (Raptor, Tremor), 20A: Fusible de asientos posteriores calefactables, 20 Amperios
49.- Cooling fan (gas, hybrid, Raptor, Tremor), 50A: Fusible del radiador de enfriamiento de motor (Versiones Gasolina, Raptor, Tremor), 50 Amperios
50.- Heated backlight (gas, hybrid), 40A: Fusible de luz posterior calefactable, 40 Amperios
55.- Trailer tow park lamps, 30A: Fusible de luz de estacionamiento del remolque, 30 Amperios
56.- Trailer tow stop and turn lamps (4-pin connector), 20A: Fusible de lámparas de parada y giro del remolque (conector de 4 pines), 20 Amperios
58.- Trailer tow backup lamps, 10A: Fusible de luces de marcha atrás del remolque, 10 Amperios
60.- Upfitter 1 relay (Raptor, Tremor), 15A: Fusible del relé auxiliar 1, 15 Amperios (versiones Raptor y Tremor)
61.- Upfitter 2 relay (Raptor, Tremor), 15A: Fusible del relé auxiliar 2, 15 Amperios (versiones Raptor y Tremor)
62.- Upfitter 3 relay (Raptor, Tremor), 10A: Fusible del relé auxiliar 3, 10 Amperios (versiones Raptor y Tremor)
63.- Upfitter 3 relay (Raptor, Tremor), 10A: Fusible del relé auxiliar 4, 10 Amperios (versiones Raptor y Tremor)
64.- Four-wheel drive, 25A: Fusible del controlador de tracción en 4 ruedas, 25 Amperios
65.- Transmission control module (diesel), 15A: Fusible del módulo de control de transmisión, versión diésel, 15 Amperios
67.- Transmission run/start, 20A: Fusible de marcha y arranque de transmisión, 20 Amperios
69.- Left-hand windshield wiper, 30A: Fusible del limpiaparabrisas izquierdo, 30 Amperios
82.- Four-wheel drive, 25A: Fusible del controlador de tracción en 4 ruedas, 25 Amperios
83.- Supplemental heater (diesel), 50A: Fusible del calentador suplementario (versión diésel), 50 Amperios
84.- Supplemental heater (diesel), 50A: Fusible del calentador suplementario (versión diésel), 50 Amperios
85.- Supplemental heater (diesel), 50A: Fusible del calentador suplementario (versión diésel), 50 Amperios
86.- Selective catalytic reduction system (diesel), 25A: Fusible del sistema de reducción catalítico (versión diésel)
91.- Trailer tow light module, 20A: Fusible del módulo de luz del remolque, 20 Amperios
95.- Powertrain control module power (hybrid), 15A: Fusible del módulo PCM (control electrónico del motor), 15 Amperios
98.- Powertrain control module power (hybrid). Coolant pumps (hybrid), 10A: Fusible del módulo PCM (diésel) y bombas de refrigerante (híbrida), 10 Amperios
100.- Left-hand headlamps, 15A: Fusible de faros frontales lado izquierdo, 15 Amperios
101.- Right-hand headlamps, 15A: Fusible de faros frontales lado derecho, 15 Amperios
105.- Active front steering, 50A: Fusible de dirección activa frontal, 50 Amperios
107.- Trailer tow battery charge, 30A: Fusible del cargador de batería del remolque, 30 Amperios
108.- Spot lamps (police), 15A: Fusible de luces puntuales (policia), 15 Amperios
121.- Fuel filter heater (diesel), 30A: Fusible del calentador de filtro de combustible (versión diésel), 30 Amperios
124.- Rain sensor module, 5A: Fusible del módulo sensor de lluvia, 5 Amperios
125.- USB smart charger, 10A: Fusible del cargador inteligente USB, 10 Amperios
134.- Multi-contour seats relay (gas, diesel, hybrid), 25A: Fusible del relé de asientos multicontorno (versiones gasolina, diésel e híbrida), 25 Amperios
138.- Tailgate release, 10A: Fusible de desenganche de portón posterior, 10 Amperios
139.- USB smart charger, 5A: Fusible del cargador inteligente USB, 5 Amperios
146.- Traction battery control module (hybrid), 15A: Fusible del módulo de control de tracción (versión híbrida), 15 Amperios
147.- Change air cooler fan relay (Raptor, Tremor), 40A: Fusible del relé del ventilador del intercambiador de aire (versión Raptor y Tremor), 40 Amperios
159.- DC/DC power (hybrid), 5A: Fusible de alimentación DC/DC (versión híbrida), 5 Amperios
160.- Smart data link control, 10A: Fusible del control inteligente de enlace de datos, 10 Amperios
168,- Traction battery control module (hybrid), 15A: Fusible del módulo de control de tracción (versión híbrida), 15 Amperios
169.- Motor electric cool pump (hybrid), 10A: Fusible de la bomba de enfriamiento (versión híbrida), 10 Amperios
170.- Pedestrian alert control module (hybrid). Traction battery control module (hybrid). Electric motor cool pump (hybrid), 10A: Fusible del módulo de alerta de transeúntes (versión híbrida), módulo de controlde tracción y bomba de enfriamiento, 10 Amperios
210.- Body control module B+, 10A: fusible de alimentación POSITIVA del módulo de carrocería, 10 Amperios
210.- Body control module start stop, 10A: Fusible del módulo de arranque parada, 10 Amperios
305.- Upfitter 5 relay (Raptor, Tremor), 5A: Fusible de relé de interruptor auxiliar número 5, 5 Amperios
306.- Upfitter 6 relay (Raptor, Tremor), 5A: Fusible de relé de interruptor auxiliar número 6, 5 Amperios
R04, Electronic fan relay 1 : Relé del ventilador eléctrico 1
R06, Electronic fan relay 3 : Relé del ventilador eléctrico 3
R35, Suplemental heater: Calentador suplementario
R36, Suplemental heater: Calentador suplementario
