Ventilador eléctrico del radiador

PRECAUCIÓN: Mantener manos, herramientas y prendas de vestir lejos de los ventiladores de refrigeración para evitar heridas o daños personales.

PRECAUCIÓN: Si una de las hojas del ventilador está doblada o dañada de cualquier forma, no reusar o reparar las partes dañadas, reemplazar el ventilador con uno nuevo.

El ventilador del radiador se encuentran adosado al radiador en el interior del compartimiento del motor. La función de este ventilador eléctrico es incrementar el flujo de aire a travésdel radiador y a través del condensador del aire acondicionado en los automóviles que lo tienen instalado.

El ventilador eléctrico del radiador enfría el radiador cuando el automóvil se mueve a bajas velocidades o se encuentra detenido.

El tamaño del ventilador eléctrico del radiador es de 320 mm (12.6 pulgadas en su diámetro, tiene 7 hojas y ayuda al flujo de aire a través del radiador y del condensador.

El ventilador de refrigeración/enfriamiento es controlado por el Módulo de Control Electrónico (ECM por sus siglas en inglés), usando un relé para controlar el ventilador a bajas revolciones y otro para altas revoluciones. En automóviles que traen incorporado el aire acondicionado, un relé de serie/paralelo es usado para controlar el ventilador eléctrico de enfriamiento del radiador.

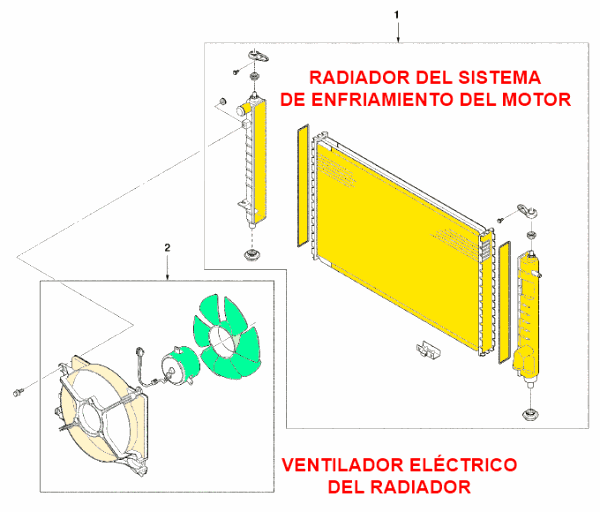

Radiador de calor y ventilador eléctrico del sistema de refrigeración del motor

El módulo de control electrónico (ECM) enciende el ventilador de enfriamiento a baja velocidad cuando la temperatura del refrigerante alcanza los 93 grados Celsius (199 grados Fahrenhenit) y a alta velocidad cuando el refrigerante alcanza los 100 grados Celsius (212 grados Fahrenheit).

Por otro lado el módulo de control de electrónico (ECM) cambia el ventilador de alta velocidad a baja velocidad cuando el refrigerante desciende su temperatura a 97 grados Celisus (207 grados Fahrenheit) y apaga el ventilador cuando la temperatura del refrigerante ha descendido a 90 grados Celsius (194 grados Fahrenheit).

El módulo ECM encenderá el ventilador del radiador a alta velocidad cuando el aire acondicionado esté encendido sin importar ninguna otra condición de funcionamiento y/o temperatura.

Circuito eléctrico del radiador del ventilador



Desmontaje del ventilador eléctrico del radiadorDesmontaje y montaje del ventilador eléctrico del radiador

Desmontaje del ventilador

1.- Desconectar el cable negativo de la batería

2.- Para remover el ventilador, desconectar el conector eléctrico (1) del ventilador, remover los pernos (2).

Montaje del ventilador

1.- Instalar el ventilador con los pernos con un torque de 3.5Nm a 4.5Nm.

2.- Insertar el conector eléctrico del ventilador

3.- Conectar el terminal negativo de la batería
