Ajuste de pernos de culata Hyundai Tucson

El ajuste de pernos de culata tradicionalmente se ha realizado a un torque máximo que especifica el fabricante de cada marca de motor.

Este ajuste tradicional se hace en cierto órden o secuencia y en varias fases progresivas de torque hasta alcanzar el máximo.

Para el caso de ajuste de pernos de culata del Hyundai Tucson el fabricante hace una variante, se mantiene el órden o secuencia de ajuste de los pernos- desde el centro hacia los extremos de manera simétrica y uniforme, aplicando un torque incial y luego se aplican dos fases más de giros con ángulos dados, que varía de motor a motor Hyundai si el perno de culata es M10 ó M12, si el motor es a gasolina o motor a diésel.

Es necesario recordar que el ajuste de pernos de culata es un procedimiento que debe realizarse con cuidado de manera que el Hyundai Tucson tenga un motor bien reparado, con un óptimo rendimiento de potencia y sin llegar a pérdidas de fluidos: aceite de motor y refrigerante, un ajuste correcto de los pernos de culata evitará mezcla de aceite de motor con el líquido refrigerante con los consabidos problemas de sobrecalentamiento, falta de lubricación y un posterior daño del motor con un alto valor de reparación.

Para realizar este proceso de ajuste de pernos de culata es necesario tener bien claro el órden y las fases de torque y giro antes de proceder a realizar el trabajo, invierta unos cuantos minutos para tener bien claro todo esto y así se evitará culaquier inconveniente mayor.

Secuencia de ajuste/apriete pernos culata Hyundai Tucson Diésel

Secuencia de ajuste pernos culata Hyundai Tucson diésel

Insertar inicialmente todos los pernos solamente con la mano sin ninguna palanca, esto evitará daño de roscas y/o pernos, lo que acarrearía un gran problema

Siguiendo el órden o secuencia mostrada en este dibujo aplicar los siguientes torques:

Primera fase: Torque o apriete a 50 Nm (36.9 lbf.ft)

Segunda fase: Apretar 120 grados (2/3 de vuelta)

Tercera fase: Apretar nuevamente 120 grados (2/3 vuelta más)

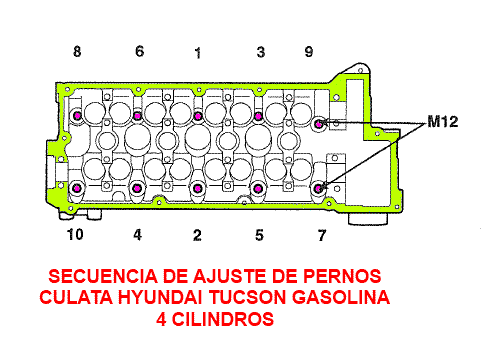

Secuencia de ajuste/apriete pernos de culata motor Hyundai Tucson 4 cilindros gasolinaSecuencia de ajuste de pernos culata Hyundai Tucson gasolina 4 cilindros



Para pernos M10 seguir la siguentes fases de torque:

25 Nm (18 lbf.ft) + (60 ~ 65 grados) + (60 ~ 65 grados)

Para pernos M12:

30 Nm (18 lbf.ft) + (60 ~ 65 grados) + (60 ~ 65 grados)

La primera fase de 30Nm es seguida por dos ajustes de unos 60 grados cada vez, una sexta parte de una vuelta (1/6 de vuelta)

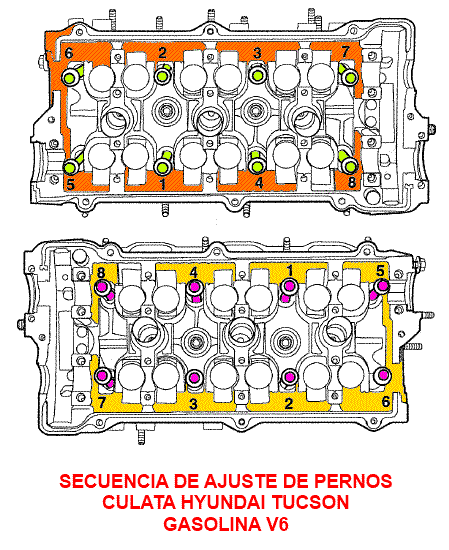

Secuencia de ajuste de pernos de culata Hyundai Tucson gasolina V6

Secuencia de ajuste de pernos de culata Hyundai Tucson V6 gasolina

Instalar los empaques de culata correctamente, cada empaque está identificado como R (derecha) y L (izquierda), hacerlo demanera que los empaques no se doblen ya que son metálicos y terminarían estropeándose.

Instalar los culatas con cuidado de no dañar los empaques.

Instalar los pernos de culata incialmente con la mano, puede usarse una copa pero sin palanca, esto evita el daño de roscas y/o pernos.

Luego es necesario aplicar las fases de torque iindicadas más abajo con la secuencia mostrada a la izquierda.

Torque culata Hyundai Tucson V6 gasolina

25 Nm (18 lbf.ft) + 60 grados + 45 grados

El torque inicial de 25 Nm con la secuencia indicada debe ser seguido de un giro de 60 grados (1/6 de vuelta), la misma secuencia ahora con un giro de 45 grados (1/8 de vuelta).

Toda la información adicional para el ajuste de los pernos de culata del Hyundai Tucson, los puedes encontrar en Manuales del Hyundai Tucson
